TD斗式提升機

產品簡介TD型斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度達到40m，其特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃。TD型斗式提升機結構形式：傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速

在線咨詢全國熱線
0373-5086166

產品簡介

TD型斗式提升機適用于垂直輸送粉狀、粒狀、及小塊狀的磨吸性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度達到40m，其特點為：結構簡單，運行平穩，挖取式裝料，離心重力式卸料，物料溫度不超過60℃。

TD型斗式提升機結構形式：傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上，省去了傳動平臺、聯軸器等,使結構緊湊、重量輕，而且其內部帶有異型輥逆止器，逆止可靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消除安裝應力。

適用行業

適用于煤炭、礦山、冶金等行業。

適用物料

TD型斗式提升機適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料，如煤、砂、焦末、水泥、碎礦石等。

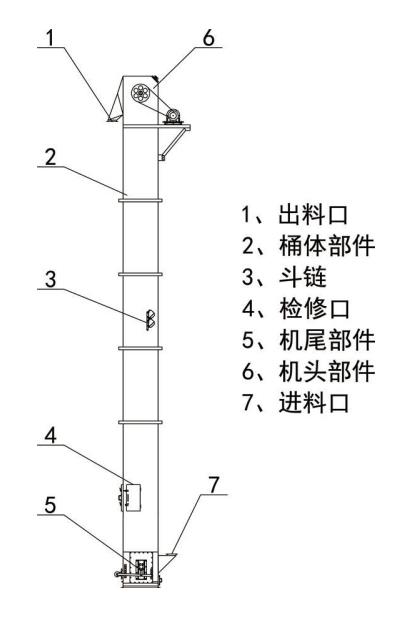

產品結構
斗式提升機由提升機上、下鏈輪，皮帶，挖斗，絲桿，進出料口，箱體，電機減速機等組成。

產品特點

1、驅動功率小。采用流入式喂料、誘導式卸料、大容量的料斗密集型布置，在物料提升時幾乎無回料和挖料現象，因此無效功率少。

2、提升范圍廣。這類提升機對物料的種類、特性要求少，不但能提升一般粉狀、小顆粒狀物料，而且可提升磨琢性較大的物料，密封性好，環境污染少。

3、運行可靠。先進的設計原理和加工方法，保證了整機運行的可靠性，無故障時間超過2萬小時。提升度高，提升機運行平穩，因此可達到較高的提升高度。

4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象。在設計時保證物料在喂料、卸料時少有撒落，減少了機械磨損。

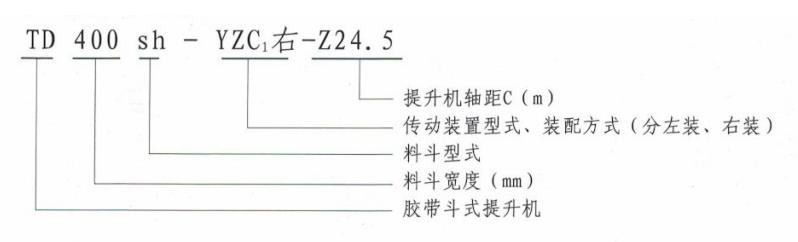

型號說明

技術參數

TD系列斗式提升機主要技術參數

型號	TD100		TD160				TD250				TD315
料斗型式	Q	H	Q	H	Zd	Sd	Q	H	Zd	Sd	Q	H	Zd	Sd
輸送能力（m3/h ）	4	7.6	9	16	16	27	20	36	38	59	28	50	42	67
料斗容量（L）	0. 15	0. 3	0. 5	0. 9	1. 2	1. 9	1. 2	2.2	3. 0	4. 6	2. 0	3. 6	3. 8	5.8
斗距	200		280		350		360		450		400		500
料斗運行速度（m/s）	1.4		1.4				1.6				1.6
滾筒轉數（r/min）	67		67				61				61
型號	TD400				TD500					TD630
料斗型式	Q	H	Zd	Sd	Q		H	Zd	Sd	Q	H	Zd		Sd
輸送能力（m3/h）	40	76	68	110	63		116	96	154		142	148		238
料斗容量（1）	3.1	5. 6	5. 9	9. 4	4. 8		9. 0	9. 3	15		14	14. 6		23. 5
斗距	480		560		500			630		710
料斗運行速度（m/s）	1. 8				1.8					2. 0
滾筒轉數（r/min）	55				55					48

安裝尺寸

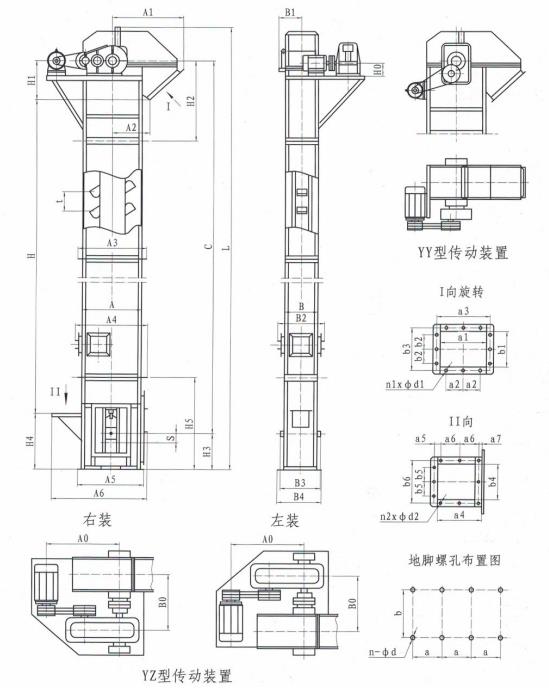

TD系列斗式提升機外形簡圖

TD系列斗式提升機主要安裝尺寸

型號	L	H	H1	H2	H3	H4	H5	A	A1	A2	A3	A4	A5	A6
TD100	C+1100	820	520	970	600	900	1210	630	692	438	776	805	776	1050
TD160	C+1363	C-930	630	1185	700	1000	1550	850	985	548	982	1021	996	1235
TD250	C+1535	C-1250	750	1320	800	1320	1800	1120	1175	713	1152	1302	1266	1600
TD315	C+1640	C-1245	795	1320	850	1320	1800	1120	1200	763	1254	1400	1266	1700
TD400	C+1790	C-1500	850	1500	950	1600	2000	1400	1350	824	1548	1580	1558	1980
TD500	C+1865	C-1700	1000	1655	900	1600	2300	1400	1410	885	1570	1630	1610	2200
TD630	C+2045	C-1730	1200	1750	1060	1885	2500	1690	1590	1045	1850	1910	1890	2500

型號	b1	b2	b3	n1-Φd1	a4	a5	a6	a7	b4	b5	b6	n2-Φd2
TD100	224	95	280	12-Φ12	280	80	100	19	220	100	250	9-Φ10
TD160	315	150	381	12-Φ12	260	43	110	26	260	110	306	9-Φ12
TD250	450	200	526	12-Φ12	355	58	150	45	320	155	370	9-Φ12
TD315	560	230	638	12-Φ12	400	80	160	38	400	160	460	9-Φ2
TD400	670	295	758	12-Φ14	450	100	175	40	450	215	510	9-Φ14
TD500	780	300	800	12-Φ18	500	65	210	40	500	220	550	9-Φ14
TD630	900	280	1000	14-Φ18	560	85	160	30	630	160	700	12-Φ14

型號	B	B1	B2	B3	B4	S	t	a	b	n-Φd	a1	a2	a3
TD100	250	220	370	330	370	200	200	200	310	8-Φ8	334	120	390
TD160	315	295	461	475	461	250	350/280	250	400	8-Φ18	365	150	431
TD250	450	394	596	610	596	250	450/360	300	538	8-Φ18	500	200	676
TD315	570	440	706	710	706	250	500/400	300	648	18-Φ18	560	230	638
TD400	670	535	828	835	828	250	560/480	400	768	8-Φ22	670	295	758
TD500	770	605	980	1000	980	250	625/500	400	900	8-Φ22	700	355	880
TD630	890	660	1110	1110	1110	315	710	380	1020	10-Φ30	700	300	800

TD型斗式提升機YZ驅動裝置配套及尺寸

型號	TD100		TD160				TD250				TD315
	C1	C2	C1	C2	C3	C4	C1	C2	C3	C4	C1	C2	C3
功率	1. 5	2. 2	3	4	5. 5	7. 5	5. 5	7. 5	11	15	1.5	11	15
減速器	ZQ25		ZQ35		ZQ40		ZQ40		ZQ50		ZQ40	ZQ50
A0	620		868		918		899		924		828	925	1050
B0	505		674		729		819		839		918	938
H0	165		290		340		340		410		335	405

型號	TD400				TD500				TD315
	C1	C2	C3	C4	C1	C2	C3	C4	C1	C2	C3
功率	11	15	18. 5	22	15	18. 5	22	30	22	30	37
減速器	ZQ50		ZQ65		ZQ50	ZQ65	ZQ65		ZQ65	ZQ65
A0	1045		1156	1106	1253		1253		1106	1206
B0	1042		1149		1120	1224	1224		1318	1318
H0	405		445		445		445		450	450
