產品簡介
LS槽式螺旋輸送機工作環境溫度通常為-20～40℃，輸送物料的溫度一般為-20～80℃，螺旋輸送機適宜水平和小傾角布置，傾角以不超過15°為宜。
適用行業
適用于建材、冶金、化工、電力、機械、輕工、糧食及食品行業等。
適用物料
適宜輸送粉狀、顆粒狀、小塊狀物料。如水泥、煤粉、糧食、糖粉、工業藥品、活性炭等。不宜輸送易變質、粘性大、易結塊的物料。
產品結構
螺旋輸送機通常由本體、進出裝置、驅動裝置三大部分組成。
工作原理
LS型螺旋輸送機是利用旋轉的螺旋將被輸送的物料沿固定的機殼內推移而進行輸送工作，頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接。
產品特點
1、承載能力大、安全可靠。
2、適應性強、安裝維修方便、壽命長。
3、整機體積小、轉速高、確保快速均勻輸送。
4、密封性好、外殼采用無縫鋼管制作，端部采用法蘭互相連接成一體，剛性好。
5、LS型螺旋輸送機出料端設有清掃裝置，整機噪聲低、適應性強，進出料口位置布置靈活。

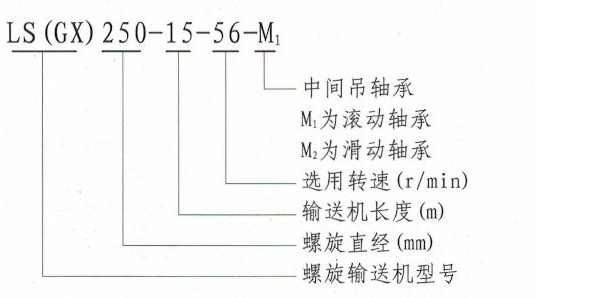

型號說明
技術參數

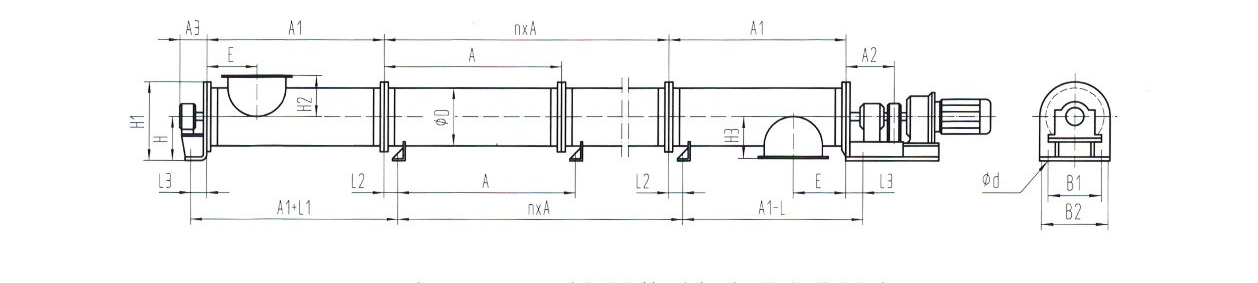

圖一、LS型螺旋輸送機安裝簡圖
表一、LS型螺旋輸送機主要技術參數 單位
型號
規格 | 螺距 | 轉速
(r/min) | 輸送量
(m3/h) | 功率
L=10m | 轉速
(r/min) | 輸送量
(m3/h) | 功率
L=10m | 轉速
(r/min) | 輸送量
(m3/h) | 功率
L=10m | 轉速
(r/min) | 輸送量
(m3/h) | 功率
L=10m |
|
| LS100 | 100 | 140 | 2. 2 | 1. 1 | 112 | 1. 7 | 1. 0 | 90 | 1.4 | 0. 9 | 71 | 1. 1 | 0.75 |
| LS160 | 160 | 112 | 8 | 1. 5 | 90 | 7 | 1. 3 | 71 | 6 | 1. 2 | 50 | 4 | 1. 1 |
| LS200 | 200 | 100 | 14 | 2.2 | 80 | 12 | 1. 8 | 63 | 10 | 1. 6 | 50 | 7 | 1.5 |
| LS250 | 250 | 90 | 24 | 2. 4 | 71 | 20 | 2. 1 | 56 | 16 | 1. 9 | 45 | 13 | 1.6 |
| LS315 | 315 | 80 | 34 | 3. 2 | 63 | 26 | 2.9 | 50 | 21 | 2.5 | 40 | 16 | 2. 1 |
| LS400 | 355 | 71 | 64 | 5. 1 | 56 | 52 | 4. 1 | 45 | 41 | 3. 4 | 36 | 34 | 3. 1 |
| LS500 | 400 | 63 | 100 | 5. 1 | 50 | 80 | 4. 7 | 40 | 64 | 4. 3 | 32 | 52 | 3. 7 |
| LS630 | 450 | 50 | 145 | 8. 6 | 40 | 116 | 6. 8 | 32 | 94 | 5. 4 | 25 | 80 | 4. 6 |
| LS800 | 500 | 40 | 208 | 12 | 32 | 165 | 9.4 | 25 | 130 | 8. 1 | 20 | 110 | 5. 7 |
| LS1000 | 560 | 32 | 300 | 16 | 25 | 230 | 14. 1 | 20 | 180 | 9. 5 | 16 | 150 | 7. 7 |
| LS1250 | 630 | 25 | 388 | 24. 4 | 20 | 322 | 16. 5 | 16 | 260 | 13. 3 | 13 | 200 | 11 |

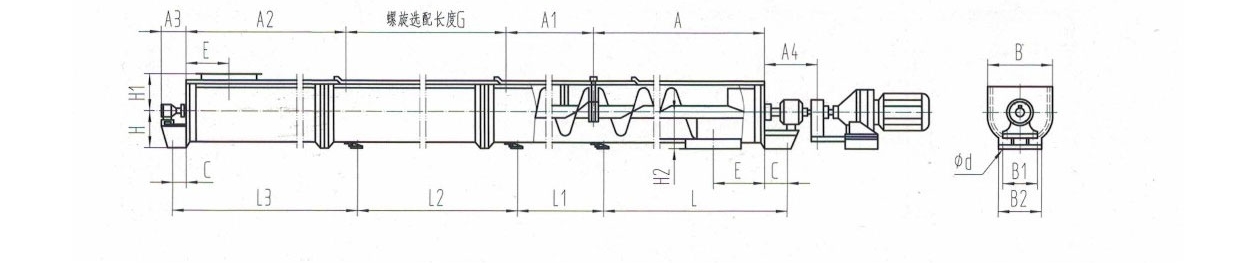

圖二、LSG型螺旋輸送機安裝簡圖
表二、LSG型螺旋輸送機主要安裝尺寸 單位
| 型號 | A | A1 | A2 | A3 | L | L1 | L2 | L3 | D | E | B1 | B2 | H | H1 | H2 | H3 | d |
| LSG100 | 2500 | 2000
-3000 | 208 | 180 | 60 | 180 | 60 | 120 | 120 | 180 | 120 | 178 | 112 | 180 | 163 | 112 | 14 |
| LSG160 | 240 | 180 | 180 | 200 | 120 | 266 | 150 | 245 | 190 | 150 | 14 |
| LSG200 | 280 | 180 | 224 | 225 | 160 | 310 | 180 | 300 | 212 | 180 | 14 |
| LSG250 | 3000 | 2500
-3500 | 285 | 200 | 60 | 180 | 60 | 120 | 274 | 250 | 200 | 360 | 224 | 370 | 240 | 224 | 18 |
| LSG315 | 320 | 220 | 340 | 330 | 300 | 448 | 280 | 465 | 340 | 250 | 20 |
| LSG400 | 395 | 227 | 80 | 240 | 80 | 160 | 428 | 350 | 320 | 536 | 355 | 585 | 384 | 280 | 24 |
| LSG500 | 397.5 | 250 | 528 | 400 | 400 | 636 | 400 | 685 | 440 | 340 | 24 |
| LSG630 | 3000 | 2500
-4000 | 445 | 300 | 80 | 240 | 80 | 160 | 662 | 450 | 500 | 790 | 500 | 860 | 555 | 420 | 24 |
| LSG800 | 457. 5 | 340 | 832 | 550 | 632 | 960 | 630 | 1088 | 650 | 520 | 28 |
| LSG1000 | 455 | 360 | 1040 | 650 | 710 | 1180 | 710 | 1275 | 760 | 630 | 28 |
| LSG1250 | 465 | 380 | 1290 | 800 | 800 | 1440 | 800 | 1520 | 910 | 760 | 28
|
